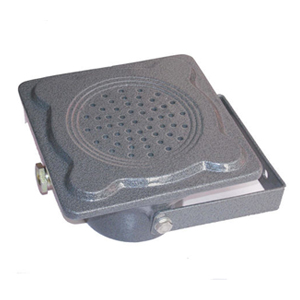

金鼎JDHW(反射型)防爆紅外光束感煙探測器
時間：2018-10-09 10:30:53 品牌：
![[!--oldtitle--]](/d/file/baojingshebei/2018-10-09/d3b4e27a9587218cf3258cb517526dd2.jpg)
一、JDHW（反射型）防爆紅外光束感煙探測器概述
JDHW（反射型）防爆紅外光束感煙火災探測器(以下簡稱探測器)為非編碼型反射式線型紅外光束感煙探測器。該探測器必須與反射器配套使用，但需要根據二者間安裝距離的不同決定使用一塊或四塊反射器。
探測器內置性能卓越的單片機，具備強大的分析判斷能力，通過在探測器內部固化的運算程序，可自動完成系統的調試及對外界環境參數變化的補償、火警的判斷和故障的判斷，并通過指示燈和信號輸出端子給出狀態指示。探測器采用全新的、合理的結構設計，調節靈敏、定位準確、外形美觀，易于安裝，調試方法簡單、方便。
本產品符合GB3836.1-2000《爆炸性氣體環境用電器設備 --部分通用要求》及GB3836.1-2000《爆炸性氣體環境用電器設備 第二部分隔爆型“d”》的標準。適用于易燃易爆場所中火災初級階段有煙霧發生的大面積、高舉架、長距離等場所的火災監測。經--指定的檢驗機構檢驗合格，取得了--級防爆合格證書。
二、JDHW（反射型）防爆紅外光束探測器特點
1．工作電壓范圍寬、保護面積大；
2．探測器將發射部分、接收部分合二為一，安裝簡單；
3．內置微處理器，智能化火警、故障判斷；
4．具有自動校準功能．可以由單人在短時間內完成調試；
5．具有自診斷功能，可以監測探測器的內部故障；
6．具有自動補償功能，對于一定程度上的灰塵污染、位置偏移及發射管的老化等致使接收信號減小的因素可自動進行補償；
7．具有火警、故障無源輸出觸點；
8．可現場設置兩個級別的靈敏度；
9．探測光路設計巧妙，抗干擾性能強；
10．采用SMT工藝；
11．外觀美觀大方。
三、JDHW（反射型）結構特征：
| 防爆標志 | ExdⅡBT6 |
| 溫度范圍 | -20℃～50℃ |
| 濕度范圍 | 小于95%RH |
| 大氣壓力 | 80～110Kpa |
| 電源電壓 | DCl5V--DC28V |
| 電源電流 |
調試電流≤20mA 監視電流≤12mA 報警電流~22mA |
| 火警、故障觸點輸出 |
火警繼電器：觸點容量28V／2A，正常時常開，火警狀態下閉合 故障繼電器：觸點容量28V／2A，正常時常開，故障狀態下閉合 |
| 調節角度 | -6度--+6度 |
| 光路定向相依性角度 | ±0.5度 |
| 靈敏度等級 |
一級靈敏度：靈敏度-高 二級靈敏度：靈敏度-低 |
| 探測器的狀態指示 |
調試狀態：綠色和黃色指示燈以特定的方式點亮或閃亮，具體說明詳見“調試”部分。正常監視狀態：紅色指示燈周期性閃爍。 火警狀態：紅色指示燈常亮，黃色指示燈熄滅。需重新上電清除火警。 故障狀態：黃色指示燈常亮。如果故障恢復，探測器的故障信號由探測器自動消除。 |
| 光路被全部遮擋 |
探測器先報故障并點亮黃色指示燈，20s后探測器再報火警，并點亮紅色指示燈，熄滅黃色指示燈。 注意：此種情況并不代表火災發生，當遮擋恢復后，故障信號由探測器自動清除，火警信號需重新上電清除。 |
| 使用環境 |
溫度：—10℃--+50℃ 相對濕度≤95％，不凝露 |
| 保護面積 | 探測器-大保護面積為14x100=1400m2，-大寬度為14m |
| 光路長度 | 8m--100m |
| 外形尺寸 | 260×160×130mm |
| 安裝尺寸 | 185×140mm |
| 殼體材料 | 鋁合金 |
| 顏色 | 紅色 |
| 重量 | 3.7Kg |
